Jaki gwóźdź do osadzaka gazowego: CPX 27 czy CPX 30

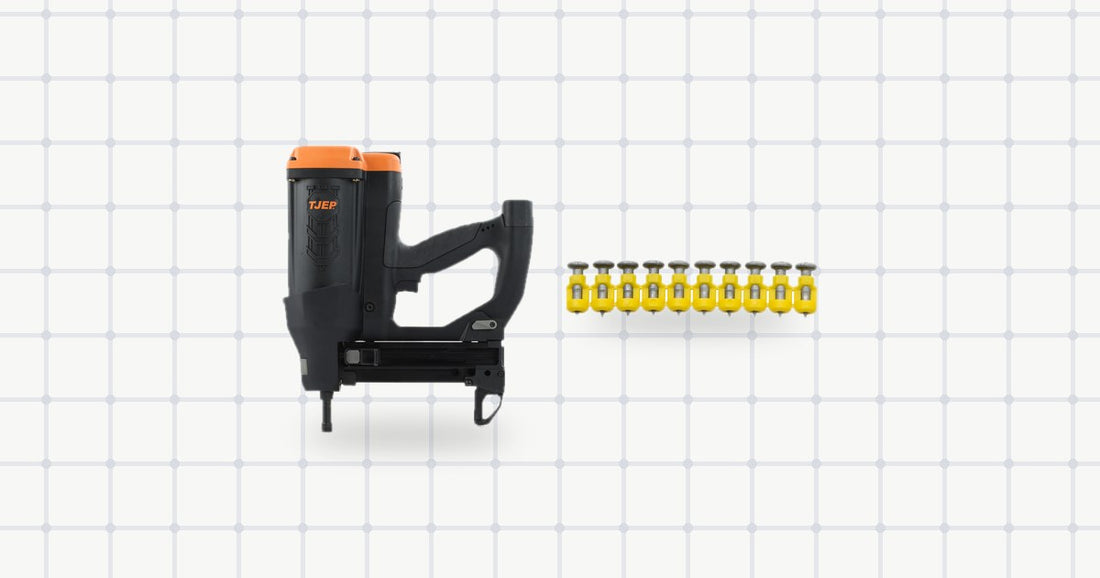

Jaki gwóźdź do osadzaka gazowego wybrać? Do TJEP CP-40 GAS 3G pasują gwoździe CPX w taśmie, w dwóch seriach. CPX 27 to gwóźdź do betonu o średnicy 2,7 mm. CPX 30 to gwóźdź do stali i betonu o średnicy 3,0 mm. Druga liczba w nazwie podaje długość w milimetrach, od 15 do 40 mm. W skrócie: do stali i pod obciążenie na ścinanie bierzesz CPX 30, do samego betonu wystarczy CPX 27.
Te same gwoździe przyjmuje akumulatorowy CP-40A. Długość dobierasz do grubości mocowanego elementu. Jeśli dopiero sprawdzasz, czym mocować do betonu, zacznij od tamtego poradnika, bo ten tekst zakłada, że osadzak już stoi w Twojej skrzyni albo właśnie go wybrałeś.
Co oznacza CPX 27/16 i CPX 30/15
Pierwsza liczba to średnica trzonu pomnożona przez dziesięć, druga to długość gwoździa w milimetrach. CPX 27/16 ma więc 2,7 mm średnicy i 16 mm długości, a CPX 30/15 ma 3,0 mm średnicy i 15 mm długości. Ten sam klucz działa dla każdej z jedenastu pozycji w tabeli niżej. Tak podaje producent na karcie każdego gwoździa z serii.
Obie serie są pakowane po 500 sztuk w opakowaniu, w czarnej taśmie, pod kątem 0°.
| Gwóźdź | Nr kat. | Średnica | Długość | Trzon |
|---|---|---|---|---|
| CPX 27/16 | 839290 | 2,7 mm | 16 mm | gładki |
| CPX 27/20 | 839291 | 2,7 mm | 20 mm | gładki |
| CPX 27/25 | 839292 | 2,7 mm | 25 mm | gładki |
| CPX 27/30 | 839293 | 2,7 mm | 30 mm | gładki |
| CPX 27/35 | 839294 | 2,7 mm | 35 mm | gładki |
| CPX 27/40 | 839295 | 2,7 mm | 40 mm | gładki |
| CPX 30/15 | 839296 | 3,0 mm | 15 mm | stopniowany |
| CPX 30/20 | 839297 | 3,0 mm | 20 mm | stopniowany |
| CPX 30/25 | 839298 | 3,0 mm | 25 mm | stopniowany |
| CPX 30/30 | 839299 | 3,0 mm | 30 mm | stopniowany |
| CPX 30/35 | 839300 | 3,0 mm | 35 mm | stopniowany |
Całą siatkę, sześć długości CPX 27 i pięć długości CPX 30, znajdziesz w kolekcji gwoździe do gwoździarek TJEP. Starsze gwoździe CPX 26 producent oznacza dziś jako wycofane, więc przy zamówieniu szukaj już tylko CPX 27 i CPX 30.
CPX 27 czy CPX 30: który gwóźdź wybrać
Do samego betonu wystarczy CPX 27. Stal zmienia sprawę. Gdy strzelasz w stalowy profil albo blachę, bierzesz CPX 30, bo tylko tę serię producent opisuje jako gwóźdź do stali i betonu. CPX 27 ma w nazwie katalogowej wyłącznie beton.
| Cecha | CPX 27 | CPX 30 |
|---|---|---|
| Podłoże według producenta | beton | stal i beton |
| Trzon | gładki | stopniowany |
| Powłoka | cynk elektrolityczny, średnio co najmniej 5 µm | cynk nakładany mechanicznie, średnio co najmniej 15 µm |
| Twardość | 53 do 56 HRC | 53 do 56 HRC |
| Długości | 16, 20, 25, 30, 35 i 40 mm | 15, 20, 25, 30 i 35 mm |
| Aprobata przeciwpożarowa | tak | tak |
Minimalna średnia grubość cynku na CPX 30 jest trzy razy większa niż na CPX 27. Twardość mają identyczną. Karty techniczne podają też te same zastosowania: mocowanie profili pod płyty gipsowo-kartonowe oraz osprzętu i uchwytów do przewodów.
Obie serie mają oznaczenie aprobaty przeciwpożarowej, ale zanim zamontujesz nimi instalację objętą wymaganiami ppoż., sprawdź w dokumentacji producenta, jakie dokładnie systemy i warunki montażu ta aprobata obejmuje.
Który gwóźdź trzyma mocniej w betonie?
Przy płytkim osadzeniu mocniej trzyma CPX 30, przy głębszym wynik zależy od kierunku obciążenia. Producent podaje nośność charakterystyczną jednego gwoździa w betonie klasy C30/37. Osobno na wyrywanie (NRk) i osobno na ścinanie (VRk).
| Osadzenie w betonie | CPX 27, wyrywanie | CPX 27, ścinanie | CPX 30, wyrywanie | CPX 30, ścinanie |
|---|---|---|---|---|
| 12 mm | 0,36 kN | 0,15 kN | 0,45 kN | 0,32 kN |
| 20 mm | 0,74 kN | 0,47 kN | 0,45 kN | 0,65 kN |
Przy 12 mm CPX 30 wygrywa w obu kierunkach, a na ścinaniu ma ponad dwa razy więcej (0,32 wobec 0,15 kN). Przy 20 mm układ się odwraca: CPX 27 lepiej znosi wyrywanie, CPX 30 ścinanie. Zanim wybierzesz serię, ustal więc, w którą stronę obciążenie będzie ciągnęło gwóźdź. Wzdłuż czy w bok.
To wartości charakterystyczne dla jednego gwoździa, a nie obciążenie, które możesz na nim zawiesić. Producent umieszcza je w karcie CPX w tabeli obciążenia zalecanego (recommended load). Gdy od mocowania zależy bezpieczeństwo ludzi, wartość do obliczeń ustala projektant.
Jaka długość gwoździa do osadzaka
Długość gwoździa to grubość mocowanego elementu plus głębokość, na jaką gwóźdź ma wejść w beton. Producent podaje nośności dla osadzenia 12 i 20 mm, więc te dwie wartości są najlepszym punktem odniesienia. Mocujesz element grubości 10 mm i chcesz osadzenia 20 mm? Potrzebujesz gwoździa o długości co najmniej 30 mm, czyli CPX 27/30 albo CPX 30/30.
| Długość | Gwoździe | Element do grubości przy osadzeniu 12 mm | Element do grubości przy osadzeniu 20 mm |
|---|---|---|---|
| 15 mm | CPX 30/15 | 3 mm | za krótki |
| 16 mm | CPX 27/16 | 4 mm | za krótki |
| 20 mm | CPX 27/20, CPX 30/20 | 8 mm | za krótki |
| 25 mm | CPX 27/25, CPX 30/25 | 13 mm | 5 mm |
| 30 mm | CPX 27/30, CPX 30/30 | 18 mm | 10 mm |
| 35 mm | CPX 27/35, CPX 30/35 | 23 mm | 15 mm |
| 40 mm | CPX 27/40 | 28 mm | 20 mm |
Tabela to prosty rachunek: długość gwoździa minus osadzenie. Pod cienki profil wystarczy krótki gwóźdź, a pod grubszą listwę szalunkową albo drewniany element potrzebujesz odpowiednio dłuższego, bo osadzenie w betonie musi zostać takie samo. Najdłuższy CPX ma 40 mm i to zarazem górna granica długości łączników, jaką producent podaje dla CP-40 GAS 3G i CP-40A.
Ile betonu musi zostać pod gwoździem i jak daleko od krawędzi wolno strzelać, opisuje poradnik osadzak gazowy czy akumulatorowy. Karta techniczna CPX podaje nośności wyłącznie dla betonu, więc dla stali nie znajdziesz w niej ani nośności, ani minimalnej grubości.
Czym osadzać obejmy do kabli?
Wśród łączników CP-40 GAS 3G producent wymienia obejmy do kabli TJEP Conduite w rozmiarach 16, 20 i 25 mm. Do montażu metalowych obejm opisuje przy CP-40A magnetyczną końcówkę na nos. To osobne akcesorium, magnetyczny nosek no-mark: nr kat. 891034 do CP-40A i 875795 do CP-40 GAS 3G. Żadne z narzędzi nie ma go wbudowanego.
Obejm Conduite ani magnetycznych nosków nie ma w katalogu sklepu, więc przy zleceniu na trasy kablowe albo mocowanie przewodów pod stropem uwzględnij to przy planowaniu materiału.
Do jakiego osadzaka pasują gwoździe CPX
Gwoździe CPX 27 i CPX 30 pasują do obu osadzaków z bieżącej oferty TJEP, gazowego CP-40 GAS 3G i akumulatorowego CP-40A, a karty gwoździ wymieniają dodatkowo starsze generacje CP-40. Oba modele z bieżącej oferty znajdziesz w kolekcji osadzaki i gwoździarki do betonu.
W gazowym CP-40 GAS 3G do gwoździ dochodzi nabój. Producent przypisuje do tego osadzaka dwa: całoroczny czerwony (nr kat. 100856) i pomarańczowy (100853), oba na około 1100 strzałów. Na zimę bierzesz czerwony, bo tylko na jego karcie producent podaje pełną funkcjonalność do -15°C. W sklepie znajdziesz całoroczny nabój TJEP RED sprzedawany na sztuki.
Naboje TJEP zielony (100858) i fioletowy (100864) odpadają. Do osadzaka nie pasują, bo producent przypisuje je do gwoździarek szynowych z serii GRF 34.
Oprócz naboju CP-40 GAS 3G ma akumulator. Producent podaje około 8000 strzałów na jednym ładowaniu, więc jedno ładowanie starcza na ponad siedem nabojów. Akumulatorowy CP-40A naboju w ogóle nie potrzebuje, a na jednym ładowaniu akumulatora 4,0 Ah robi według producenta około 700 strzałów, więc ładujesz go dużo częściej niż akumulator w wersji gazowej.
Ile gwoździ CPX kupić na zlecenie
Prosta zasada. Licz jeden nabój na 1100 gwoździ, czyli na nieco ponad dwa opakowania CPX. Równa proporcja to 5 nabojów na 11 opakowań. W obu przypadkach to 5500 strzałów.
Przykład dla 2000 mocowań gwoździem CPX 27/20, według cen brutto ze sklepu z 23 września 2026. Cztery opakowania po 159,90 zł to 639,60 zł. Do tego dwa naboje RED po 36,90 zł, czyli 73,80 zł. Razem wychodzi 713,40 zł, około 36 groszy na jedno mocowanie, i zapas gazu na 200 strzałów.
Ten sam rachunek z CPX 30/20 za 184,50 zł daje 811,80 zł, czyli około 41 groszy na mocowanie. Przy 2000 punktach seria do stali kosztuje więc 98,40 zł więcej. Przy stali i przy ścinaniu to niewielka dopłata. Jeśli w robocie nie ma stali, a gwóźdź osadzasz na 20 mm pod obciążenie na wyrywanie, CPX 27 kosztuje mniej i według karty producenta trzyma mocniej.
Nie wiesz, którą serię i długość wziąć pod Twoje podłoże? Zadzwoń, dobierzemy gwóźdź i nabój do konkretnej roboty, a zamówienie wystawimy na fakturę VAT. Sprzęt TJEP serwisujemy w Polsce, a naprawa w Polsce oznacza oryginalne części i brak wysyłki za granicę.
