Czy zbrojenie można spawać i co robić zamiast spoiny

Ilustracja częściowo wygenerowana przez AI

Spawanie zbrojenia jest dopuszczalne tylko wtedy, gdy przewiduje je projekt konstrukcyjny, stal ma udokumentowaną spawalność, a spoinę wykonuje spawacz z kwalifikacjami według normy PN-EN ISO 17660. Gdy brakuje choć jednego z tych warunków, pręty się wiąże i tak powstaje większość koszy, siatek i strzemion na budowie.

Pytanie pada zwykle w trzech sytuacjach: przy strzemionach w ławie, przy dosztukowaniu za krótkiego pręta nośnego albo wtedy, gdy na placu stoi spawarka, a drut wiązałkowy właśnie się skończył. Odpowiedź w każdej z nich jest ta sama: wiązanie drutem wiązałkowym trzyma pręty w położeniu do zabetonowania, nie nagrzewa stali i nie wymaga dokumentów spawalniczych.

Spoina w zbrojeniu to decyzja projektanta, a nie skrót wykonawcy.

Kiedy wolno spawać pręty zbrojeniowe

Pręty zbrojeniowe wolno spawać tylko wtedy, gdy jednocześnie spełnione są cztery warunki. Projekt wskazuje połączenie spawane, stal jest spawalna i ma na to dokument, technologia jest zgodna z normą, a spoinę wykonuje spawacz z kwalifikacjami.
Żaden z tych warunków nie zastępuje pozostałych.

Ramy wyznacza norma PN-EN ISO 17660, której część 1 dotyczy spawania spawalnej stali zbrojeniowej w połączeniach nośnych, w wytwórni albo na budowie. Określa wymagania dla materiałów, projektu i wykonania złączy, personelu spawalniczego, jakości oraz badań. Pręt bez potwierdzonej spawalności odpada więc na starcie.

Jeśli w kolumnie po prawej choć jedno pole zostaje puste, spoina nie wchodzi w grę.

Czy można spawać stal zbrojeniową?

Stal zbrojeniową można spawać, jeśli jej gatunek jest spawalny, co podaje oznaczenie gatunku albo norma, według której wyprodukowano pręty. W oznaczeniu B500SP 500 to granica plastyczności 500 MPa, litera S oznacza stal spajalną, a P stal o podwyższonej ciągliwości. Spajalność obejmuje zarówno spawanie, jak i zgrzewanie.

O spawalności decyduje skład chemiczny, ujęty w jednej liczbie: równoważniku węgla Ceq. Dla stali EPSTAL maksymalny równoważnik węgla Ceq to 0,50 w analizie wytopowej i 0,52 w analizie wyrobu (tabela w procentach). Tę wartość znajdziesz w wynikach analizy chemicznej. Nie na pręcie.

Spawalność takiej stali sprawdzono w badaniach Instytutu Spawalnictwa w Gliwicach: wszystkie rozciągane złącza spawane i zgrzewane ze stali EPSTAL zerwały się poza spoiną i zgrzeiną.
To wynik dla tej stali i badanych technologii, a nie dla każdego pręta, który leży na placu.

Jak sprawdzić, czy pręt nadaje się do spawania

Spawalność pręta sprawdzasz w dokumentach dostawy, a nie na oko ani po tym, że spoina „trzyma”. Dokumentem kontroli stali zbrojeniowej w Polsce jest świadectwo odbioru typ 3.1 według PN-EN 10204, wystawiane przez producenta dla konkretnego zamówienia, z wynikami rozciągania i analizy chemicznej.

• Gatunek na świadectwie jest spawalny, na przykład B500SP, w którym wskazuje to litera S.
• Świadectwo dotyczy tej dostawy: ma dane zamawiającego i wyniki badań kontrolnych.
• Pręty mają trwałe oznaczenie producenta na powierzchni, zgodne z dokumentem.
• Projekt dopuszcza spoinę dokładnie w tym miejscu, w którym chcesz ją wykonać.

Pręt bez dokumentu traktujesz więc jak niespawalny, nawet jeśli spoina z pozoru trzyma.

Dlaczego spoina może osłabić pręt zbrojeniowy

Spoina może osłabić pręt zbrojeniowy, bo zmienia stal dokładnie w miejscu połączenia. Sczepianie spoiną krzyżujących się prętów może wywołać kruchość stali, osłabić zakotwienie oraz obniżyć ciągliwość i odporność zmęczeniową. W poradniku o inspekcjach zbrojenia amerykańska firma F&R, powołując się na kryteria instytutu CRSI, pisze wprost, że sczepiania prętów jako sposobu montażu zbrojenia nie należy dopuszczać.

Problem rośnie przy stali nieznanego gatunku, bo pręt bez świadectwa może mieć inny skład, niż zakładasz.
Po ostygnięciu spoiny nie sprawdzisz tego wzrokiem, a skutki ujawniają się dopiero pod obciążeniem, czyli wtedy, gdy element jest już zabetonowany.

Dlaczego nie można spawać zbrojenia?

Zbrojenia nie można spawać na budowie, gdy spoina nie wynika z projektu, bo nikt nie sprawdził, jak to jedno miejsce wpłynie na pracę pręta i całego elementu. Projekt zakłada pręt o właściwościach z deklaracji producenta na całej długości, a przypadkowa spoina wprowadza w nim punkt o innych właściwościach, którego nie ma w obliczeniach.

Druga przyczyna jest organizacyjna: norma obejmuje tylko stal spawalną i wymaga kwalifikowanej technologii oraz personelu, a przy typowym wiązaniu koszy nikt na budowie takich dokumentów nie przygotowuje. Spoina „przy okazji” jest więc z definicji wykonana poza normą.

Spoina nośna a spoina, która tylko trzyma kosz

Spoina nośna przenosi obliczone siły między prętami, a spoina nienośna tylko trzyma pręty na miejscu. Według ISO 17660-1 spoina nienośna to połączenie, którego wytrzymałości nie uwzględnia się w projekcie żelbetu; zwykle ma tylko utrzymać pręty na miejscu. Norma dodaje, że taką spoinę często nazywa się sczepiną, i opisuje ją w osobnej części 2, przeznaczonej właśnie dla złączy nienośnych.

Nienośna nie znaczy obojętna dla stali.
Kosz, który się przesuwa, gubi też otulinę zbrojenia i dystanse, więc sztywność węzłów ma znaczenie także bez spoin.

Czy można przyspawać strzemiona albo spawać migomatem

Przyspawanie strzemion do prętów głównych warto uzgodnić z projektantem, zanim ktokolwiek na budowie sięgnie po spawarkę albo migomat i zacznie łapać kosz punktowymi spoinami. Spoina, która ma jedynie trzymać strzemię na miejscu, to spoina nienośna według PN-EN ISO 17660-2. Bez takiego uzgodnienia strzemię mocujesz węzłem z drutu, tak jak resztę kosza.

Na budowie domu albo hali rzadko ma to sens, bo węzeł z drutu robi tę samą robotę przy strzemieniu. Spawarka, przewody i prąd na placu to sprzęt, którego wiązanie w ogóle nie potrzebuje.

Część 1 normy obejmuje złącza wykonywane w wytwórni i na budowie, ale nie fabryczną produkcję siatek zgrzewanych i kratownic na zgrzewarkach wielopunktowych. Gotowa siatka zgrzewana z zakładu nie jest więc argumentem, że to samo wolno zrobić samemu przy imadle w garażu.

Czy spawanie zbrojenia migomatem jest możliwe?

Spawanie zbrojenia migomatem jest możliwe, jeśli stal jest spawalna, a spawanie w osłonie gazu jest ujęte w kwalifikowanej technologii dla tego złącza. Migomat nie zmienia żadnego z warunków z pierwszej części. Nadal potrzebny jest projekt, dokument stali i spawacz z kwalifikacjami.

Na zewnątrz dochodzi wiatr. Przy spawaniu w osłonie gazu na zewnątrz producent spawarek Miller zaleca osłonę od wiatru albo namiot, żeby wiatr nie zdmuchiwał gazu osłonowego. Na otwartym stropie albo w wykopie pod ławę taki warunek trudno spełnić przy każdej spoinie.

Migomat przyspiesza samo spawanie,
ale nie skraca drogi formalnej.

Wiązać czy spawać zbrojenie: co robić zamiast spoiny

Zamiast spoiny zbrojenie wiążesz drutem w węzłach, a pręty przedłużasz na zakład albo łącznikiem mechanicznym, zawsze według projektu. To trzy połączenia, które nie wymagają spawalnej stali ani kwalifikacji spawalniczych na budowie.

Czy zbrojenie należy wiązać, czy spawać?

Zbrojenie należy wiązać, chyba że projekt wprost wskazuje połączenie spawane. Węzeł z drutu wiązałkowego działa z każdym gatunkiem stali, który przewiduje projekt. Spawalności dostawy nie sprawdzasz.

Ręczne wiązanie kluczem albo cęgami spowalnia robotę przy dużym stropie, a wiązarka robi ten sam węzeł maszynowo.

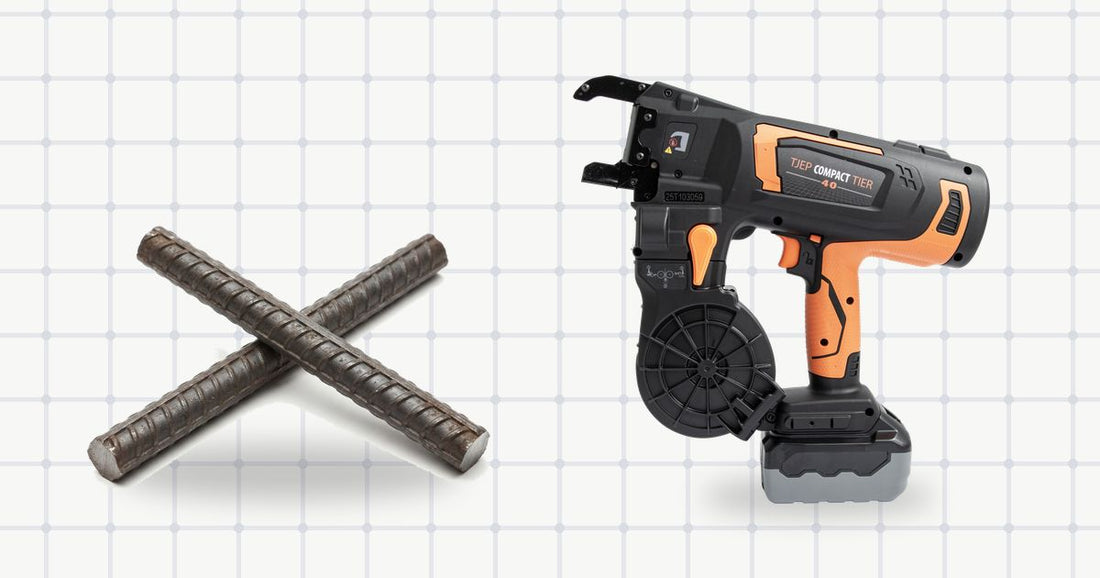

Wiązarka TJEP Compact Tier 40 wiąże w 0,5 sekundy, zostawia niską wysokość wiązania bez ogonka i odciąga nadmiar drutu. Producent podaje, że przy niskim węźle drut zostaje wewnątrz warstwy betonu.

Pozostałe modele znajdziesz w kategorii wiązarki do zbrojeń, a porównanie modeli w poradniku jaka wiązarka do zbrojenia wybrać. Rolki pasujące do wiązarek TJEP są w kategorii drut i akcesoria do wiązarek.

Kiedy zamiast spoiny użyć łącznika mechanicznego

Łącznik mechaniczny stosujesz wtedy, gdy projekt przewiduje uciąglenie pręta mufą zamiast zakładu albo spoiny. To systemowe złącze montowane na końcach prętów. Typ i miejsce łącznika warto ustalić z projektantem i dobrać według systemu jego producenta.
Na budowie nie zamieniasz nim zakładu z rysunku na własną rękę.

Zakład, czyli nałożenie prętów, nie wymaga spawarki ani mufy. Długość zakładu, wiązanie węzła krok po kroku i rozstaw wiązań opisuje poradnik jak wiązać zbrojenie.

Co grozi, gdy spoina w zbrojeniu nie wynika z projektu

Spoina spoza projektu może wyjść przy odbiorze, jeśli inwestor ustanowił inspektora nadzoru inwestorskiego. Nie jest on obowiązkowy na każdej budowie (art. 18 ust. 2 Prawa budowlanego), ale może go nałożyć decyzja o pozwoleniu na budowę, a dla określonych rodzajów obiektów wymaga go rozporządzenie (art. 19). Do obowiązków inspektora należy kontrola zgodności budowy z projektem oraz sprawdzanie i odbiór robót ulegających zakryciu (art. 25 Prawa budowlanego). Inspektor może też polecić usunięcie nieprawidłowości, badania wymagające odkrycia robót albo przedstawienie ekspertyzy, a wadliwie wykonane roboty kazać poprawić (art. 26). Bez świadectwa stali, instrukcji technologicznej spawania i kwalifikacji spawacza zostaje wtedy rozmowa z projektantem o ocenie albo przeróbce, zanim przyjedzie beton.

Jeśli spoina ma tylko zastąpić za krótki pręt, zamów albo przytnij pręty na długość z zestawienia stali, zamiast dospawywać brakujący odcinek. Czym ciąć pręty, opisuje poradnik o doborze narzędzi do cięcia prętów zbrojeniowych.

A jeśli wiązarka stanie w środku zbrojenia stropu? Serwisujemy sprzęt w Polsce. Naprawa w Polsce oznacza oryginalne części i brak wysyłki za granicę. Umów pokaz na budowie albo zadzwoń po dobór wiązarki do Twojego zbrojenia.

Najczęściej zadawane pytania

Czy można spawać zbrojenie?

Tak, ale tylko jako połączenie przewidziane w projekcie, ze stali spawalnej z dokumentem dostawy i według kwalifikowanej technologii z PN-EN ISO 17660. Na typowej budowie żaden z tych warunków nie jest spełniony z automatu. Dlatego kosze, siatki i strzemiona łączy się wiązaniem drutem, ręcznie albo wiązarką.

Jak połączyć pręty zbrojeniowe?

Pręty zbrojeniowe łączy się w węzłach drutem wiązałkowym, a na długości przedłuża na zakład albo łącznikiem mechanicznym. Sposób i długość połączenia podaje projekt konstrukcyjny. Spoina jest trzecią drogą, dopuszczalną tylko wtedy, gdy wskazał ją projektant, a stal i spawacz spełniają wymagania normy.

Jaką wiązarkę wybrać do wiązania zbrojenia?

Wiązarkę dobierasz do zakresu, jaki obsługuje, i do liczby węzłów na budowie. Dla TJEP Compact Tier 40 producent podaje grubość elementu od 12 do 40 mm i ponad 4000 wiązań na jednym ładowaniu akumulatora. Porównanie modeli TJEP z innymi markami opisuje osobny poradnik o wyborze wiązarki.

Czy stare pręty z placu można przyspawać?

Nie, jeśli nie znasz ich gatunku i nie masz świadectwa odbioru. Bez świadectwa nie da się potwierdzić składu chemicznego partii, więc taki pręt nie spełnia drugiego warunku spawania. Resztki z placu wiążesz drutem albo wykorzystujesz tam, gdzie projekt w ogóle nie przewiduje spoiny.
